產品概述

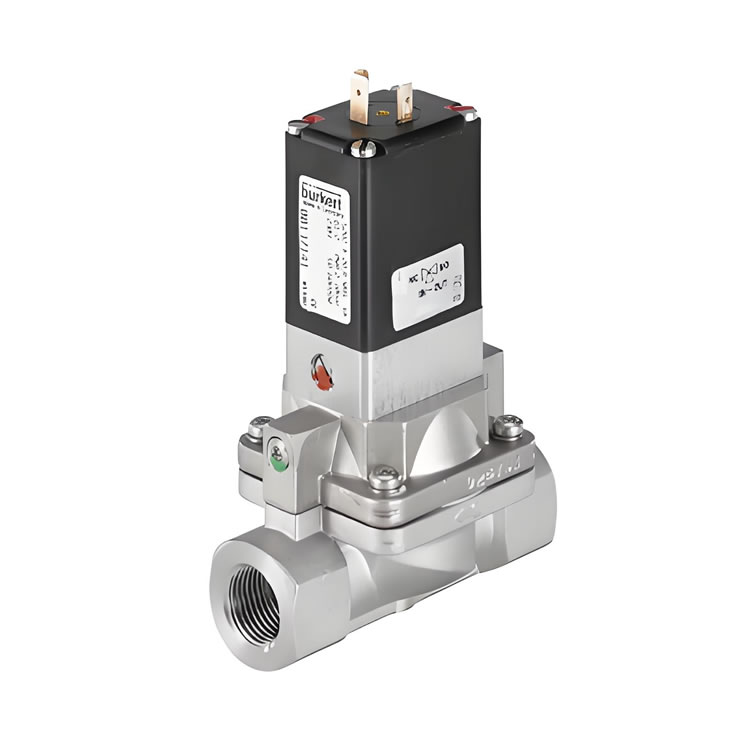

類型：伺服輔助2/2通隔膜閥

適用口徑：DN13至DN65

核心功能：

分離隔膜設計，適用于腐蝕性/污染介質

開關時間可獨立調節（開啟0.1-0.8秒，關閉1.0-4.0秒）

支持手動超控功能

可選防爆版本（Cat.2，ATEX/IECEx認證）

二、材料規格

組件 可選材料

閥體 黃銅（符合歐盟飲用水標準）或不銹鋼（1.4581/316CB）

密封件 NBR、EPDM、FKM（按介質選擇）

隔膜 NBR、EPDM、FKM

線圈 環氧樹脂封裝（耐化學腐蝕）

內部零件 不銹鋼、黃銅

三、性能參數

類別 參數

工作壓力范圍 0.2-16 bar（標準版）；0.5-10 bar（防爆版）

流量系數（水） DN13: 4 m3/h；DN65: 40 m3/h

介質溫度 -25°C（EPDM）至+90°C（FKM）

環境溫度 ≤55°C

開關頻率 防爆版：20次/分鐘（介質70°C），5次/分鐘（介質90°C）

四、電氣參數

參數 標準版 防爆版

工作電壓 24V DC/AC, 230V AC/DC 同標準版

功耗 15/8 VA（AC）; 11/8 W（DC） 3 VA（AC）; 40/3 W（DC）

防護等級 IP65（帶電纜插頭或接線盒） IP68（防爆電纜接頭）

五、介質兼容性

密封材料 適用介質 溫度范圍

NBR 中性介質（壓縮空氣、水、液壓油） 0°C ~ +80°C

EPDM 無油脂介質、堿液、熱水 -25°C ~ +90°C

FKM 高溫空氣、腐蝕性溶液、熱油 0°C ~ +90°C

六、認證與合規性

通用認證：CE、EAC

防爆認證：ATEX、IECEx（II 2G/2D）、UL、CSA、FM

飲用水認證：符合UBA標準（PF36/PF39）

北美認證：UL 429/429A（閥門）、CSA 139（加拿大）

七、安裝與連接

接口類型：

螺紋連接（G/NPT/Rc）：DN13-DN65

法蘭連接（DIN EN 1092-1）：DN25-DN50

安裝方向：任意，建議執行器面朝上

八、其他特性

可選功能：

光學位置指示器或電信號反饋（Namur）

防爆接線盒/電纜接頭（鎳鍍黃銅或聚酰胺）

飲用水適用版本（黃銅閥體）

配件：專用扳手（SC02-AC10）、電纜插頭（Type 2518/2509）

九、典型應用場景

化工流程控制（腐蝕性介質）

水處理系統（飲用水/熱水）

防爆環境（石油、天然氣）

食品與制藥（衛生級不銹鋼版本）
